真空引水罐

真空引水罐

产品分类:储气罐

相关标签:

相关资料下载

订购热线:021-66018328

产品详情

一、工作原理

使用前真空罐内须加满水,当罐内的水被水泵吸出,罐内产生负压(真空)后,由于大气压的作用,蓄水池内的水通过吸水管进入真空罐,通过水泵源源不断的供水。

二、 特点及使用范围

真空引水罐使用于无自吸功能的下吸式水泵(水低泵高),YGL系列真空引水罐结构独特,真空度高,从而保证了水泵较高的工作效率,是代替真空引水泵的佳选择。

容积的确定可通过下列公式计算

(L+H)×S≤0.14V或V≥7(L+H)×S

式中L――吸水管垂直高度(吸水管垂直高度不大于6米)与水平长度之和;

H――真空引水罐高度;

S――吸水管截面积;

V――真空引水罐总容积。

三、使用方法

1.按图连接吸水管、真空罐、水泵。

2.往C口,在罐体内灌满水,关闭C口。

3.确认无漏水处后,即可启动水泵,投入正常使用

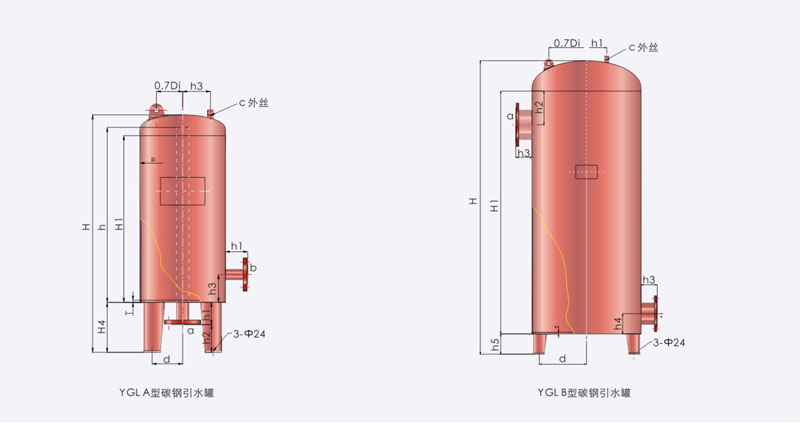

引水罐外形结构

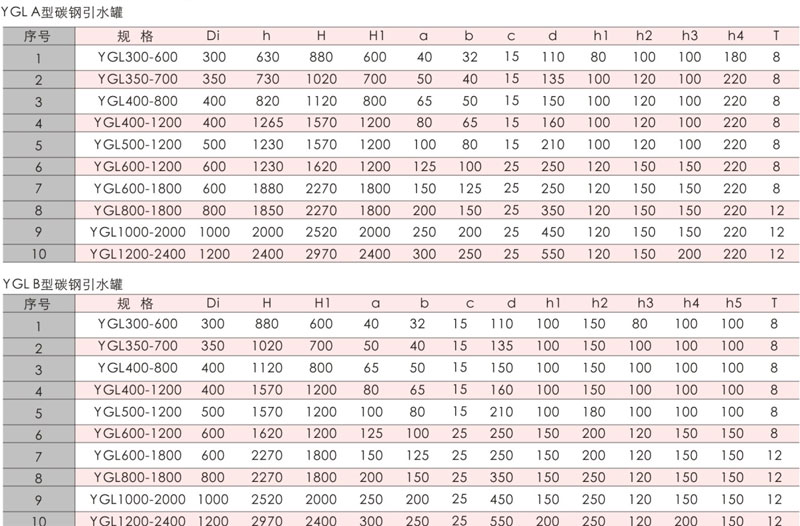

安装尺寸及参数表


★本公司保留对所有产品的外观设计和规格进行变更的权利。

特殊规格可根据客户要求进行设计及制造。

材质可以为碳钢及不锈钢。
